Cable Coaxial de 75 OMHS

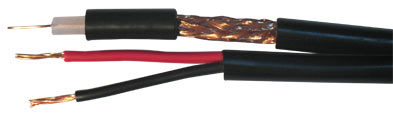

CABLE SIAMES RG 59 U

Conductor central: Alambre único de cobre rojo de 0.60 mm de diámetro ± 0,01 mm.
Dieléctrico: Polietileno de baja densidad compacto (PEBD) de 3,70 mm de diámetro ± 0,2 mm.
Malla de Blindaje: Malla trenzada de alambres de cobre rojo de 0.15 mm y de -6- alambres por dieciséis husos.
Cobertura: 88 % (6 x 16 x 0.15)
Impedancia: 75 ohms
Capacidad: 67 pF/m

CARACTERÍSTICAS FISICAS DEL CABLE BIPOLAR

Conductor central: Cuerda de cobre rojo recocido de 10 alambres de 0,30 mm de diámetro cada uno, sección nominal 0.50 o 0,75 mm
Aislamiento: Policloruro de vinilo (PVC) no propagante a la llama, responde a exigencias de la norma IRAM 2307 PVC tipo D, temperatura de servicio 85º, tensión de servicio de 600 V.C.A , identificación de los conductores por color , rojo y negro
Marcación identificatoria: Hecha con tintas para PVC a lo largo del cable con una separación no mayor a 20 cm. y de manera resistente al manipuleo.
Cubierta exterior general: (PVC) policloruro de vinilo flexible con figura 8 de 6 x 12 mm de diámetro ± 0,2 mm color negro, apto intemperie.

CABLE RG 59 FOAM

Conductor central: Monofilamento de cobre rojo electrolítico de 0,75 mm de diámetro o alambre copperweld de 0,80 mm.
Dieléctrico: Polietileno espumado de baja densidad de 3,70 mm de diámetro ± 0,2 mm.
Malla de Blindaje: Compuesto por cinta aluminio poliéster y sobre esta malla trenzada de alambres de aluminio formada por dieciséis husos de tres alambres de 0,16 mm (16 x 3 x 0,16) porcentaje de cobertura 40 % o dieciséis husos de siete alambres de 0.16 mm (16 x 7 x 0.16) porcentaje de cobertura 95 %.
Cubierta exterior: (PVC) policloruro de vinilo flexible de 5,90 mm de diámetro ± 0,2 mm color negro.
Características Eléctricas:
Impedancia: 75 ohms
Capacidad: 55 pF/m
Tensión máxima: 0.63 Kv.

CABLE RG 59 U

Conductor central: Monofilamento de cobre rojo de 0.60 mm de diámetro.
Dieléctrico: Polietileno de baja densidad compacto (PEBD) de 3,70 mm
Malla de Blindaje: Malla trenzada de alambres de cobre rojo de 0.15 mm con porcentaje de cobertura al 88 o 94 %.
Cubierta exterior: (PVC) policloruro de vinilo flexible de 5.90 mm de diámetro mm color negro, apto intemperie.
Características Eléctricas:
Impedancia: 75 ohms
Capacidad: 67 pF/m
Vel. nominal de prop: 66%
Tensión máxima: 2.3 Kv
